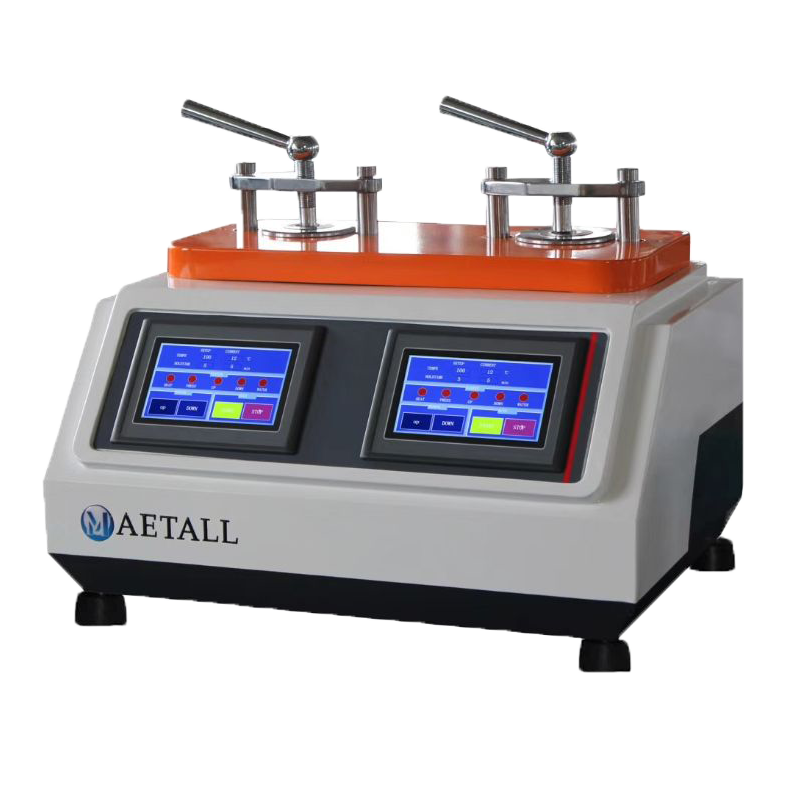

MT-ZXQ-3S金相试样液压镶嵌机
远云网络MT-ZXQ-3S全自动液压金相试样镶嵌机采用水冷和液压制样结构，标准压制直径Φ30mm，支持温度、保温和冷却时间设定，适合金相、岩相试样的连续制样。
应用领域
钢铁冶金、机械制造、汽车零部件、焊接质量检测、硬质合金、材料实验室、高校科研及地质岩相分析。
小型金属零件
试样尺寸小，直接手持磨抛不便。通过镶嵌形成规则试样，便于固定、磨抛和显微观察。
MT-ZXQ-3S金相试样液压镶嵌机
远云网络MT-ZXQ-3S全自动液压金相试样镶嵌机采用水冷和液压制样结构，标准压制直径Φ30mm，支持温度、保温和冷却时间设定，适合金相、岩相试样的连续制样。
选型提示：Φ30mm。请结合试样尺寸、后续磨抛夹具及是否耐热耐压确认规格。
产品特点
功能特点
液压制样结构，适合稳定完成镶嵌压制
功能特点
标准Φ30mm试样压制规格
功能特点
支持保温时间1-99min设定
功能特点
支持冷却时间0-60min设定
功能特点
水冷方式适合镶嵌后的冷却处理
功能特点
配置中间模、K型热电偶及进出水管
金相试样镶嵌流程
1放置试样
确认观察方向
确认观察方向
2加入镶嵌料
按模具规格加料
按模具规格加料
3设置参数
温度、保压或冷却
温度、保压或冷却
4自动制样
加温、加压成形
加温、加压成形
5水冷处理
按程序完成冷却
按程序完成冷却
6取件磨抛
进入后续制样
进入后续制样
工艺提醒：不同镶嵌材料的温度、保压、冷却和脱模要求不同，实际操作应同时遵循设备说明书与镶嵌材料说明。
适用范围与选型边界
常见适用试样
- 尺寸较小、难以直接握持的金属试样
- 形状不规则、需要统一制样尺寸的试样
- 钢铁、铸铁、铜铝合金、硬质合金等耐热材料
- 需要磨抛和显微组织观察的金相、岩相试样
- 需要改善边缘支撑的截面试样
建议先评估冷镶嵌
- 受热后可能软化、变形或组织变化的试样
- 对压力敏感的薄片、电子元件或脆弱结构
- 需要真空渗透的多孔材料或裂纹试样
- 需要透明镶嵌观察特定位置的试样
- 尺寸超过所选模具允许范围的试样
常见问题
这款设备能否直接完成金相磨抛？
不能。设备负责金相试样镶嵌，主要解决试样固定、尺寸统一和夹持问题；镶嵌后仍需使用金相磨抛设备。
如何选择压制规格或模具？
应提供试样最大尺寸、观察方向及后续夹具直径，同时确认试样是否能够承受热镶嵌温度和加压过程。
热敏或多孔试样可以直接使用吗？
热敏、压力敏感、需要透明观察或真空渗透的试样，应先评估冷镶嵌或真空冷镶嵌方案。
询价时需要提供哪些资料？
建议提供试样材质、最大尺寸、每日制样数量、后续夹具尺寸及计划使用的镶嵌材料。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-ZXQ-3S金相试样液压镶嵌机技术参数
| 试样压制规格 | Φ30mm |
|---|---|
| 加热器 | 220V 1650W×2 |
| 温度设定范围 | 35-200℃ |
| 保温时间范围 | 1-99min |
| 冷却时间范围 | 0-60min |
| 冷却方式 | 水冷 |
| 外形尺寸 | 650×500×560mm |
| 净重 | 105kg |
参数说明：资料中未注明具体制样压力和制样数量，不对压力、效率作额外承诺。实际参数以设备铭牌、技术确认和合同为准。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，页面内容仅供选型参考，具体规格、配置和交付内容以最新技术资料、客服确认及合同约定为准。
MT-ZXQ-3S典型使用案例
以下为金相试样镶嵌的典型应用场景，用于帮助判断设备适配方向，不代表特定客户检测结果。
涂层或表面处理层截面
需要观察表层与基体结合位置时，先固定观察方向，再进行镶嵌和后续磨抛。
焊缝与热影响区
切取代表性区域后进行定向镶嵌，使焊缝、熔合线及热影响区便于后续制样。
不规则岩相或硬质材料
确认试样耐热耐压后进行包埋；多孔或需要渗透的试样先评估真空冷镶嵌。
提供试样获取建议：咨询时可发送试样照片、材质、最大尺寸、观察位置和后续夹具直径，以便确认热镶嵌是否适用。
免责说明：设备外观、结构、参数及配置会随产品升级持续调整，案例内容仅用于说明典型应用方向，实际制样效果受试样、镶嵌材料和操作工艺影响，具体以客服确认及实际验证为准。
MT-ZXQ-3S标准配置
| 名称 | 规格 | 数量 | 备注 |
|---|---|---|---|
| 金相试样镶嵌机 | MT-ZXQ-3S | 按装箱单 | — |
| 金相试样镶嵌粉 | — | 按装箱单 | — |
| 热电偶 | K型 | 按装箱单 | — |
| 塑料勺 | — | 按装箱单 | — |
| 产品说明书 | — | 按装箱单 | — |
| 产品合格证 | — | 按装箱单 | — |
| 进水管、出水管 | — | 按装箱单 | — |
| 中间模 | — | 1套 | — |
| 管箍 | — | 按装箱单 | — |
| 保险丝 | 5×20 15A | 按装箱单 | — |
常用耗材与备件
| 金相热镶嵌粉 | 根据试样材质、边缘保持及观察需求确认具体类型。 |
|---|---|
| 对应规格模具或缸套 | 按本型号可选压制规格确认，新增或更换前需核对设备适配。 |
| 保险丝、热电偶 | 用于设备维护和温度检测，更换时应核对原部件规格。 |
| 进水管、排水管及管箍 | 水冷型号按说明书连接，具体数量以最新装箱单为准。 |
相关金相制样设备
| 金相切割机 | 截取代表性检测区域，为定向镶嵌准备试样。 |
|---|---|
| 金相磨抛机 | 完成镶嵌样的粗磨、精磨和抛光。 |
| 金相显微镜 | 进行磨抛、腐蚀后的显微组织观察和成像。 |
耗材选型：请提供试样材质、是否需要边缘保持或导电、压制直径及后续观察要求，以便确认镶嵌材料和配件。
免责说明：设备外观、结构、参数、标准配置及配件耗材会随产品升级持续调整，页面内容仅供选型参考，具体配置、数量和交付内容以最新装箱单、客服确认及合同约定为准。
