圆形压片机模具
适配手动、电动等各类压片机。模具规格齐全，涵盖Φ3mm、Φ4mm、Φ5mmΦ100mm等常用尺寸，满足不同直径样品的压制需求。
应用领域
覆盖粉末冶金、无机非金属、高分子材料、制药食品、新能源、化工及地质环境等众多行业，满足金属、陶瓷、塑料、药品、电池材料及矿物土壤等各类粉末的实验室压片制样需求。
|
远云网络压片机模具 · 按样片尺寸与压力定制 远云网络圆形压片模具｜实验室粉末样品压制成型 圆形压片模具是实验室常用的粉末成型模具，可制备圆片或柱形样品。标准规格覆盖φ3–150mm，并根据直径和样品硬度配置硬质合金、高速钢、440C或Cr12MoV材料。
|
|
| 选型提示：提供样片形状、长宽或直径、目标厚度、粉末名称、目标压力、压片机型号及工作空间。 电话咨询：189-0523-3721 |
产品类型与适用方向
| φ3–25mm小规格 | 适合小直径样片，可选硬质合金、高速钢或440C。 |
| φ26–40mm中规格 | 采用440C等材料，兼顾模具强度和工作空间。 |
| φ41–150mm大规格 | 采用440C或Cr12MoV，需重点匹配压片机吨位与工作空间。 |
应用领域
| 科学研究 | 用于材料配方、压力工艺和样片性能研究。 |
| 制药与化工 | 用于药物、化工粉末和配方样品压制；行业用途需符合相应规范。 |
| 催化反应 | 用于催化剂、吸附材料及多孔功能样片制备。 |
| 陶瓷材料 | 用于氧化物、氮化物、碳化物及其他陶瓷粉体成型。 |
| 电子与新能源 | 用于电子材料、电池粉末、固态电解质和功能材料样片。 |
| 珠宝与矿物 | 用于矿石、水泥、地质和珠宝材料检测制样。 |
选型常见问题
模具尺寸确定后，是否可以直接选择任意吨位压片机？

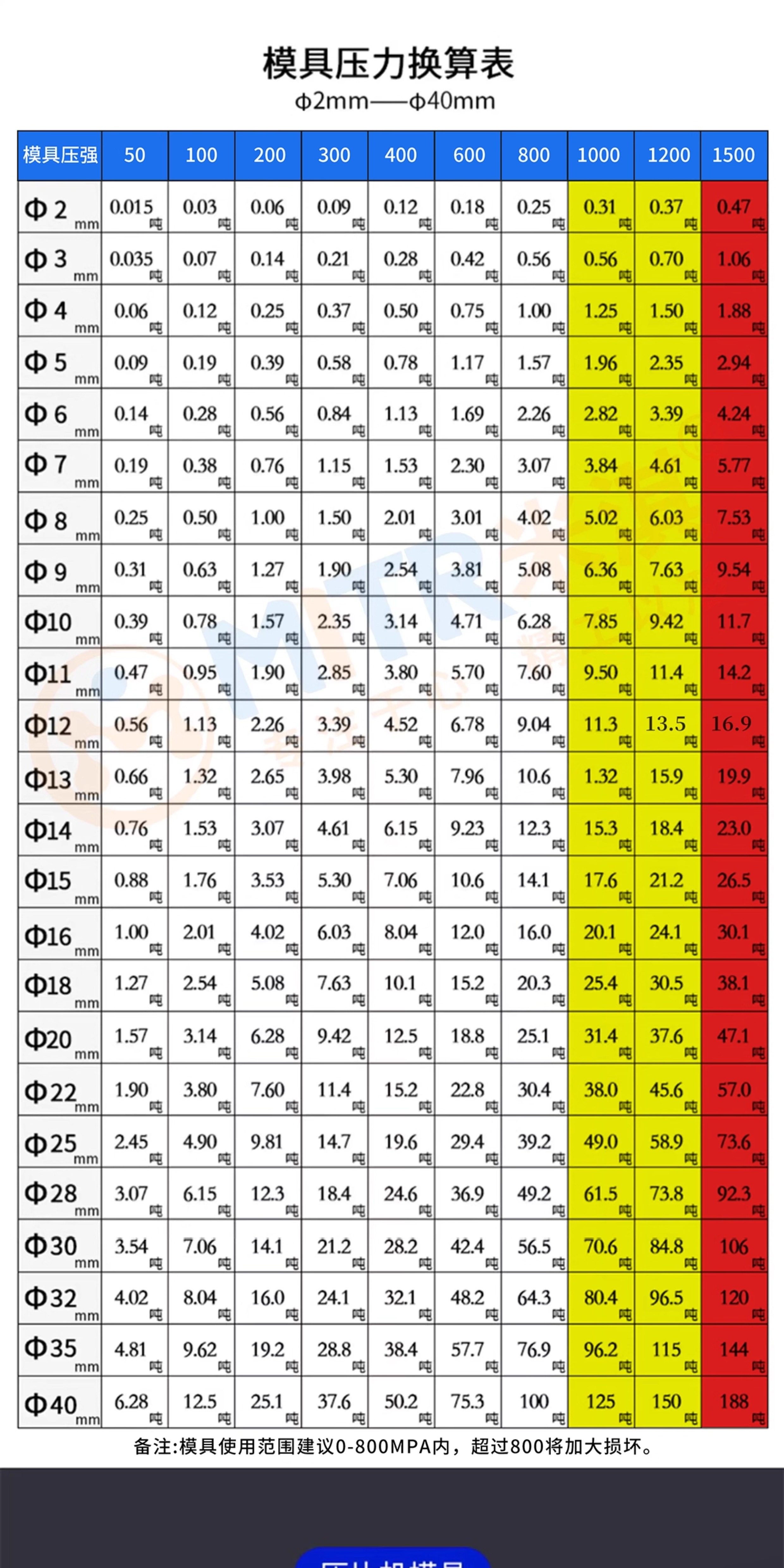

不可以。应同时计算样片面积、目标压强和所需载荷，并确认压片机工作空间、油缸行程及模具允许压力。
可以按照非标准尺寸制作吗？
资料均说明可根据客户需求定制，但需要提供样片图纸、尺寸公差、目标压力、粉末性质和退模要求。
模具使用前为什么要去除防锈油？
防锈油可能混入样品并影响测试结果。使用前应按材料兼容性选择合适方式清洁并充分干燥。
|
提交圆形压片模具定制需求 样片尺寸｜目标厚度｜材料名称｜目标压力｜压片机型号｜退模要求 电话咨询：189-0523-3721 |
| 规格与配置提示： 远云网络圆形压片模具属于按样片尺寸和压力匹配的精密耗材。模具材质、压头硬度、腔体深度、外形尺寸、重量、退模结构及允许压力可能随规格和定制方案变化。页面仅作为初步选型参考，下单前请确认样片尺寸、目标压力、压片机工作空间和当前技术图纸，最终以报价单、图纸、技术协议或合同为准。 |
圆形压片模具技术参数
| 项目 | φ3–6 | φ8–12 | φ7–13特殊组 | φ15–25 | φ28–40 | φ50–60 | φ70 | φ80–100 | φ120–150 |
| 模具材质 | 硬质合金钢 | 日本高速钢 | 440C | 440C | 440C | 440C | 合金工具钢：Cr12MoV | 合金工具钢：Cr12MoV | 合金工具钢：Cr12MoV |
| 压头硬度 | HRC75 | HRC68 | HRC60-HRC62 | HRC60-HRC62 | HRC60-HRC62 | HRC60-HRC62 | HRC60-HRC62 | HRC60-HRC62 | HRC60-HRC62 |
| 样品尺寸 | φ3、4、 5、6 | φ8、 10、12 | φ7、9、 11、11.5、 12.7、13 | φ15、16、 18、20、 22、25 | φ28、30、 32、35、40 | φ50、60 | φ70 | φ80、 90、100 | φ120、150 |
| 腔体深度mm | 20 | 30 | 30 | 40 | 45 | 55、60 | 65 | 65 | 65 |
| 外形尺寸mm | φ43×78 | Φ 43×93 | Φ 43×93 | Φ 53×120 | Φ 73×133 | Φ 88×150 98×180 | Φ 108×180 | Φ 118×150 128×180 138×180 | Φ 168×180 218×180 |
| 重量kg | 0.55 | 0.67 | 0.67 | 1.34 | 2.9 | 5.1、7.3 | 9 | 11.5、 14、20 | 30、40 |

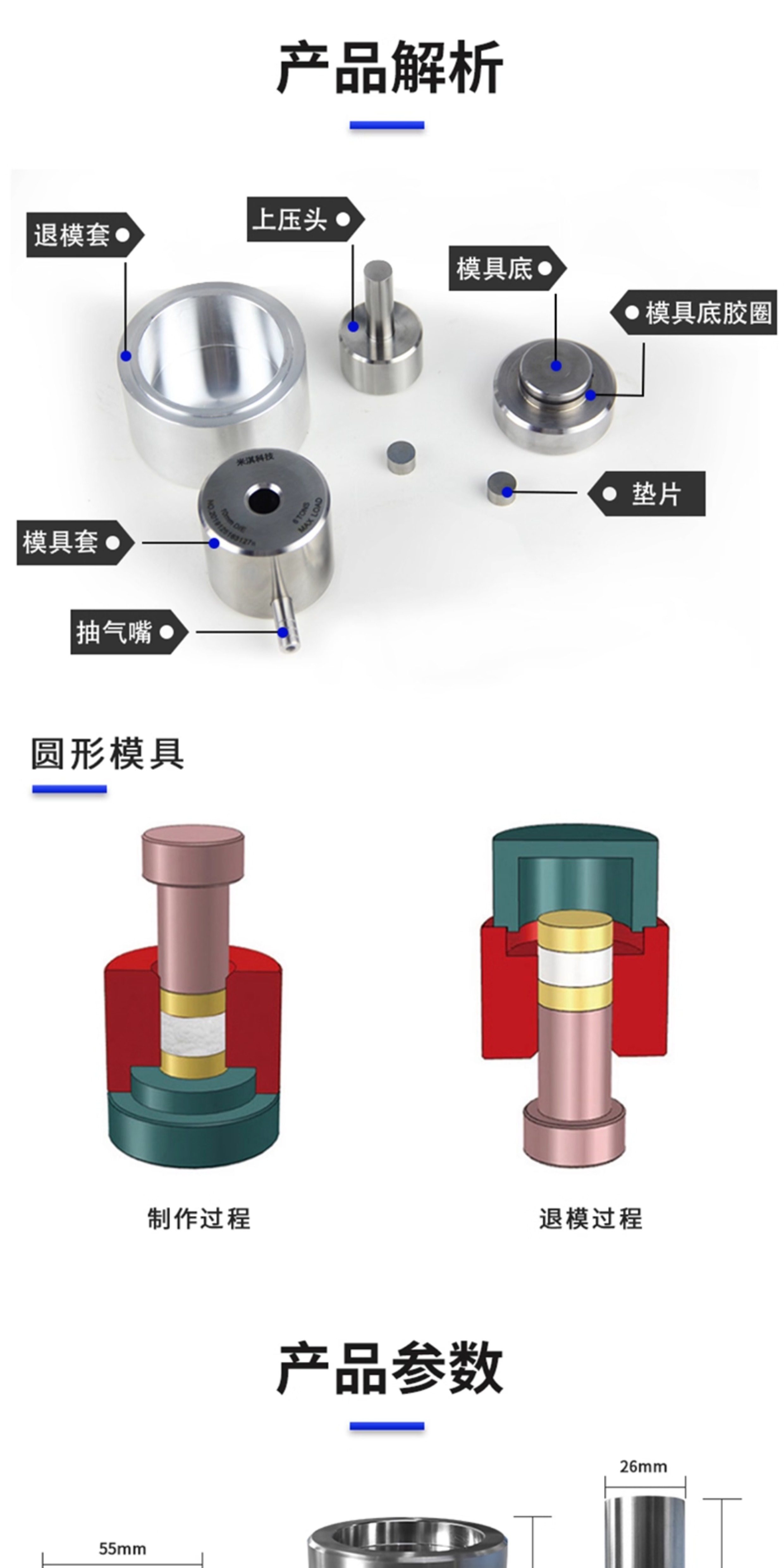

尺寸与结构示意
参数口径说明
| 本页处理：不同直径对应不同模具材料、外形尺寸和重量。页面不把某一种材料作为全系列统一配置，必须按具体直径确认。 不同直径或长宽可能对应不同外形尺寸和重量，上线及报价前应以当前技术图纸核对。 |
|
确认模具尺寸、材料与压力参数 提供样片图纸、尺寸公差、腔体深度、目标压力和压片机工作空间 电话咨询：189-0523-3721 |

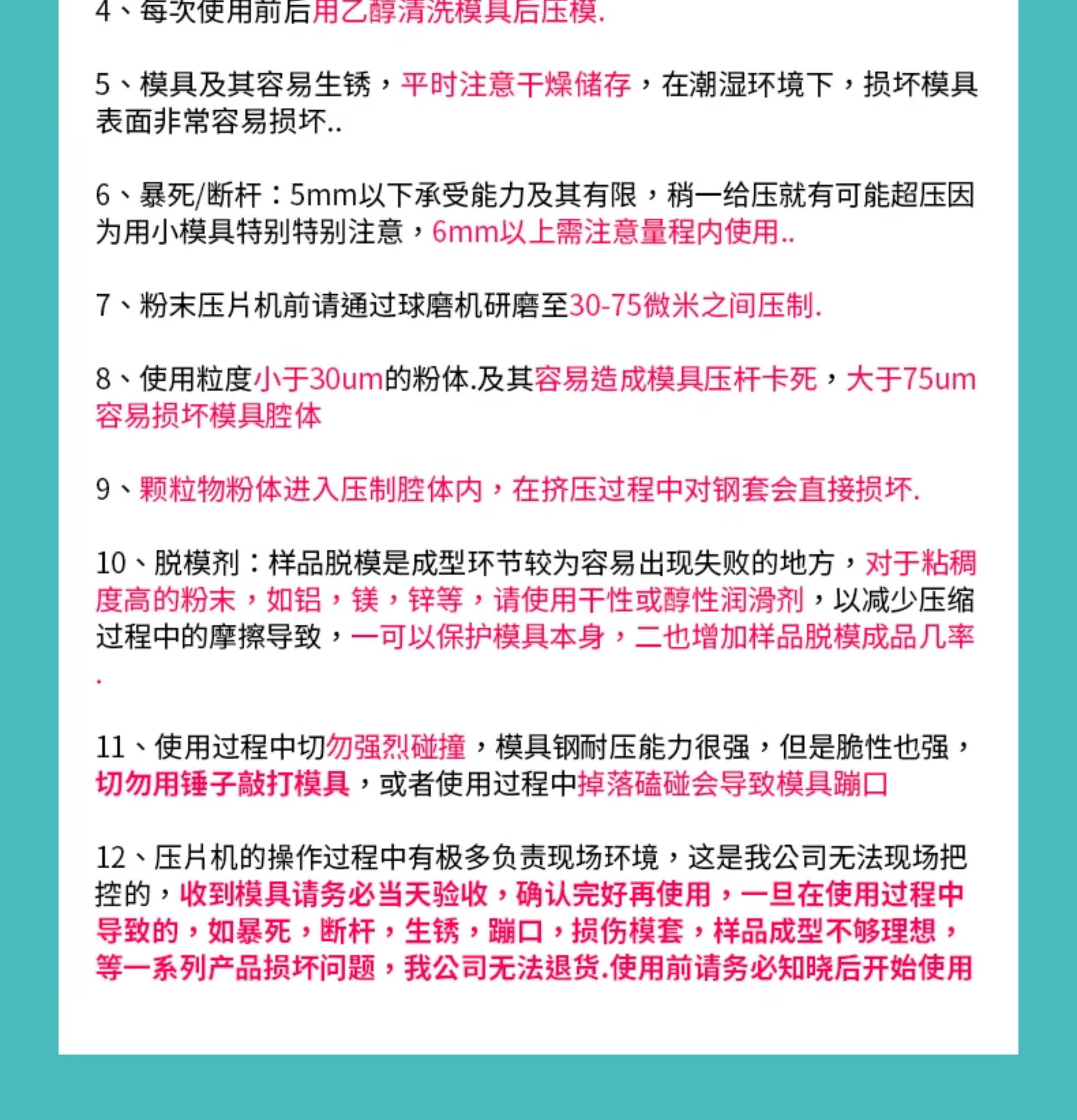

| 加压安全提醒： 加压前必须确认压头、模套、底座和退模附件安装正确，模具居中放置，并核对模具允许压力。禁止超压、偏压、冲击加压或使用有裂纹、变形、锈蚀和卡滞的模具。 |
| 规格与配置提示： 远云网络圆形压片模具属于按样片尺寸和压力匹配的精密耗材。模具材质、压头硬度、腔体深度、外形尺寸、重量、退模结构及允许压力可能随规格和定制方案变化。页面仅作为初步选型参考，下单前请确认样片尺寸、目标压力、压片机工作空间和当前技术图纸，最终以报价单、图纸、技术协议或合同为准。 |

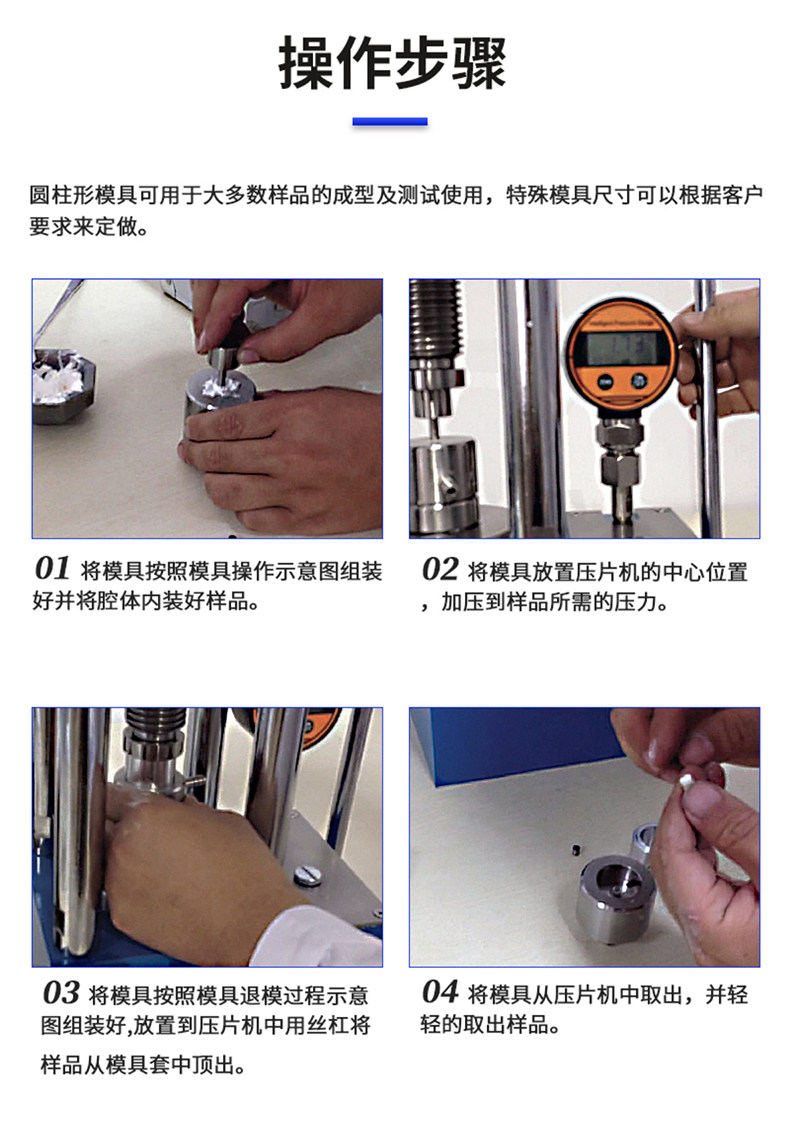

制样操作流程
| 1. 清洁与装配 | 清洁模腔、压头和底座，按结构示意正确装配。 |
| 2. 均匀加料 | 将样品加入模腔，避免结团、偏料和异物进入配合面。 |
| 3. 居中放置 | 将模具放在压片机工作台中心，使压力轴线与模具中心重合。 |
| 4. 缓慢加压 | 按照材料工艺逐步加压，严禁冲击加压或超过模具允许压力。 |
| 5. 泄压与退模 | 完全泄压后取出模具，按对应结构使用退模套、退模杆或拆分外套。 |
|
需要确认操作顺序和退模附件？ 提供模具规格、样品状态、目标压力和当前压片机型号 电话咨询：189-0523-3721 |
| 加压安全提醒： 加压前必须确认压头、模套、底座和退模附件安装正确，模具居中放置，并核对模具允许压力。禁止超压、偏压、冲击加压或使用有裂纹、变形、锈蚀和卡滞的模具。 |
| 规格与配置提示： 远云网络圆形压片模具属于按样片尺寸和压力匹配的精密耗材。模具材质、压头硬度、腔体深度、外形尺寸、重量、退模结构及允许压力可能随规格和定制方案变化。页面仅作为初步选型参考，下单前请确认样片尺寸、目标压力、压片机工作空间和当前技术图纸，最终以报价单、图纸、技术协议或合同为准。 |
